半导体晶圆“wafer”“chip”“die”的定义和区别

[发布日期：2021-05-04 13:15:01]　点击：

　　可能你偶尔会听见硬件工程师，或者芯片设计工程师讲述一些半导体专业名词，比如今天说的wafer、die、cell等。那么他们有什么区别呢?

　　一、半导体中名词“wafer”“chip”“die”中文名字和用途

　　①wafer——晶圆

　　wafer 即为图片所示的晶圆，由纯硅(Si)构成。一般分为6英寸、8英寸、12英寸规格不等，晶片就是基于这个wafer上生产出来的。晶圆是指硅半导体集成电路制作所用的硅晶片，由于其形状为圆形，故称为晶圆;在硅晶片上可加工制作成各种电路元件结构，而成为有特定电性功能的集成电路产品。

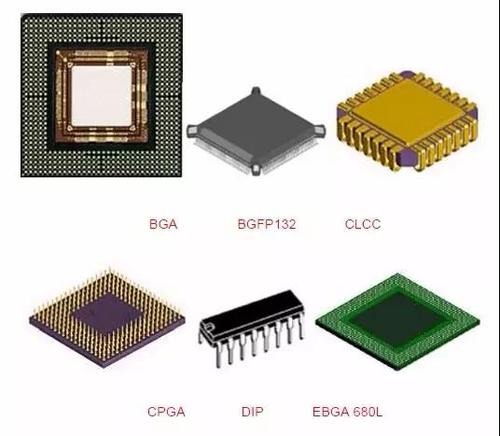

　　②chip——芯片

　　一片载有Nand Flash晶圆的wafer，wafer首先经过切割，然后测试，将完好的、稳定的、足容量的die取下，封装形成日常所见的Nand Flash芯片(chip)。芯片一般主要含义是作为一种载体使用，并且集成电路经过很多道复杂的设计工序之后所产生的一种结果。

　　③die——晶粒

　　Wafer上的一个小块，就是一个晶片晶圆体，学名die，封装后就成为一个颗粒。晶粒是组成多晶体的外形不规则的小晶体，而每个晶粒有时又有若干个位向稍有差异的亚晶粒所组成。晶粒的平均直径通常在0.015~0.25mm范围内，而亚晶粒的平均直径通常为0.001mm数量级。

　　二、半导体中名词“wafer”“chip”“die”的联系和区别

　　①材料来源方面的区别

　　以硅工艺为例，一般把整片的硅片叫做wafer，通过工艺流程后每一个单元会被划片，封装。在封装前的单个单元的裸片叫做die。chip是对芯片的泛称，有时特指封装好的芯片。

　　②品质方面的区别

　　品质合格的die切割下去后，原来的晶圆就成了下图的样子，就是挑剩下的Downgrade Flash Wafer。这些残余的die，其实是品质不合格的晶圆。被抠走的部分，也就是黑色的部分，是合格的die，会被原厂封装制作为成品NAND颗粒，而不合格的部分，也就是图中留下的部分则当做废品处理掉。

　　③大小方面的区别

　　封装前的单个单元的裸片叫做die。chip是对芯片的泛称，有时特指封装好的芯片。cell也是单元，但是比die更加小 cell
